S系列中开式双吸泵

产品概述：

S型单级双吸中开式离心泵（原来也称SH型），使用双吸式叶轮，并且泵可以中间剖开，故称为双吸中开式离心泵。是我公司技术人员吸收国外技术，并结合用户使用习惯和使用难点优化之后研发的泵种。供抽送清水或物理化学性质类似于清水的其它液体之用。要求被输送液体温度≤80℃。标配填料密封，可选配机械密封。因其可以中间剖开的特性，检修维修十分方便。深受广大用户的喜爱。并且我公司也已经开发了更新一代的SOW型双吸中开离心泵，水力模型更优，效率更高，可供广大用户比较选择。

结构图：

本型泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置，泵壳中开，检修时无需拆卸进水、排出管路及电动机(或其他原动机)。从联轴器向泵的方向看去，水泵为逆吋针方向旋转。如根据用户订货需要也可改为顺吋针旋转。

本型泵的主要零部件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。

泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。

叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩余轴向力则由轴端的轴承承受。

泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。

水泵通过联轴器由电动机直接传动。

轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时小量高压水通过水封管流入填料腔起水封作用。

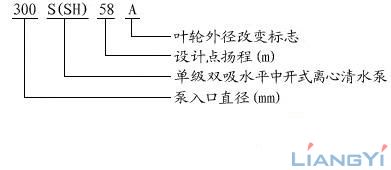

型号意义：

泵型号 Type	流量Q Capacity (m3/h)	扬程H Head (m)	转速n Speed (r/min)	电机功率N Motor Power (kW)	效率η Efficiency (%)	汽蚀余量 (NPSH)r (m)	泵重 Weight (kg)
100S90	60 80 95	95 90 84	2980	37	61 65 64.5	2.5	100
100S90A	50 72 86	78 75 70		30	60 64 63	2.5	150
150S100	126 180 216	104 100 93		75	70 73 72	3.5	140
150S78	126 180 216	82 78 70	2950	55	70 75.5 72	3.7	140
150S78A	112 144 180	67 62 55		45	68 72.6 70	3.7	140
150S50	130 160 220	52 50 40		37	73 80.4 77	3.9	130
150S50A	112 144 180	44 40 35		30	72 75.5 70
150S50B	108 133 160	38 36 32		22	65 72.5 72
200S95	183 280 324	103 95 87		132	62 79.2 75	5.3	260
200S95A	180 270 324	92 85 78		110	67 75 73
200S95B	180 260 306	82 75 68		90	62 72 70
200S63	216 280 351	69 63 53		75	74 82.7 76	5.8	230
200S63A	180 270 324	54 46 37		55	70 75 70	5.8	230
200S42	216 280 324	48 42 35		45	81 84.2 81	6	180
200S42A	198 270 310	43 36 31		37	76 80 76	6	180
250S65	360 485 612	71 65 58	2950	132	75 78.6 74	3.1	485
250S65A	342 420 540	61 48 50		90	74 77.7 75	3.1	485
250S39	360 485 612	42 39 32		75	76 83.6 79	3.2	380
250S39A	324 468 576	35 30 25		55	74 79 77	3.2	380
250S24	360 485 576	27 24 19		45	80 85.8 82	3.5	365
250S24A	324 414 482	22 20 17		37	80 83.3 80	3.5	365
250S14	360 485 576	16 14 11		30	80 85.8 78	3.8	320
250S14A	320 432 504	13 11 8		18.5	78 82.7 75	3.8	320
300S90	590 790 936	93 90 82		320	74 79.6 75	4.2	840
300S90A	576 756 918	86 78 70		280	71 74.2 71
300S90B	540 720 900	72 67 57		220	70 73 70
300S58	576 790 972	63 58 50	1450	200	75 84.2 80	4.4	810
300S58A	529 720 893	53 49 42		160	76 82.5 78	4.4	810
300S58B	504 684 835	46 43 37		132	73 80 78	4.4	810
300S32	612 790 900	36 32 28	1450	90	80 86.8 80	4.6	710
300S32A	551 720 810	31 26 24		75	80 84 78	4.6	710
300S19	612 790 935	22 19 16		55	80 86.8 85	5.2	488
300S19A	504 720 829	20 16 13		45	71 80 75	5.2	488
300S12	612 790 900	14 12 10		37	80 84.8 74	5.5	667
300S12A	522 684 792	11 10 8		30	72 78.4 76
350S125	850 1260 1660	140 125 100		680	70 80.5 72
350S125A	803 1181 1570	25 112 90		570	70 78.2 70	5.4	1580
350S125B	745 1098 1458	108 96 77		500	70 77 72	5.4	1580
350S75	972 1260 1440	80 75 65		360	78.5 85.2 80	5.8	1200
350S75A	900 1170 1332	70 65 56		280	78 84.2 79	5.8	1200
350S75B	828 1080 1224	59 55 47		220	75 82.4 77	6.3	1105
350S44	927 1260 1476	50 44 37		220	81 87.5 79	6.3	1105
350S44A	864 1116 1332	41 36 30		60	80 84.5 80	6.7	875
350S26	972 1260 1440	30 26 22	970	132	80 87.5 82
350S26A	864 1116 1296	26 21 16		90	80 83.4 73
350S16	972 1260 1440	20 16 13		75	83 85.4 74	7.1	760
350S16A	864 1044 1260	16 13 10		55	74 78.3 70	7.1	760
400S90	1350 1620 1800	96 90 85		560	78 84 82	6.2	1950
400S90A	1215 1460 1621	78 73 69		450	79 84 82
400S90B	1084 1300 1445	62 58 55	1450	315	82 84 82
400S40	900 1080 1260	42 40 37		185	80 85 84	5.1	1940
400S40A	815 1007 1084	35 33 31		160	81 84.5 84
400S40B	725 870 967	28 26 24.7		110	82 84 83
500S98	1620 2020 2340	114 98 79		800	78 79.5 74	4.1	2400
500S98A	1500 1872 2170	96 83 67		630	77 78.5 73
500S98B	1400 1746 2020	86 74 59		560	76 78.7 75
500S59	1620 2020 2340	67 59 47		450	79 83.6 80	4.5	2235
500S59A	1500 1872 2170	57 49 39		400	74 75.6 72
500S59B	1400 1746 2020	46 40 32		315	73 74 71
500S35	1620 2020 2340	40 35 28		280	85 88.2 85	4.8	1640
500S35A	1400 1746 2020	31 27 21		220	82 85.2 84	4.8	1640
500S22	1620 2020 2340	24 22 19		185	77 84.2 85	5.2	1555
500S22A	1400 1746 2020	20 17 14		132	74 80.3 82	5.2	1555
500S13	1620 2020 2340	15 13 10		110	79 83.4 80	5.7	1505
600S22	2520 3170 3600	25 22 18		250	82 88 82	7	2500
600S22A	2160 2860 3240	21 18 16		185	81 87 84
600S32	2160 3170 3600	36 32 27		355	76 89 85
600S32A	1800 2850 3240	30 26 23		280	72 88 86
600S47	2160 3170 3600	56 47 40		560	80 89 86	6.5	3850
600S47A	1980 2920 3240	46 40 37		450	78 88 86	6.5	3850
600S75	2160 3170 3600	84 75 67		900	87 88 80	6	4300
600S75A	1980 2950 3240	74 65 60		710	82 87 80
600S75B	1800 2710 3060	60 55 51		560	80 85 80
600S100	2160 3170 3600	110 100 92		1250	78 85 84
600S100A	1980 3000 3240	100 90 85		1120	78 84 82
600S100B	1800 2830 3060	90 80 75		900	75 82 80
800S22	4320 5500 6480	25 22 19	730	450	82 89 86	7	4500
800S22	3000 4400 5040	16 14 12	585	250	80 88 85	5
800S22A	3960 4830 5500	19 17 15	730	315	83 88 86	7
800S22A	2800 3870 4500	13 11 9	585	185	80 87 84	5
800S32	4320 5500 6480	35 32 29	730	630	82 89 87	7	5100
800S32	3000 4400 5200	23 20 18	585	315	80 88 85	4.5
800S32A	3500 4950 6000	30 26 23	730	450	81 88 86	7
800S32A	2700 3960 4680	19 17 14	585	250	80 87 84	4.5
800S47	4320 5500 6480	51 47 42	730	1000	81 90 88	6.5	7300
800S47	3000 4400 5200	35 30 26	585	450	80 89 86	4.2
800S47A	3500 5070 6000	45 40 36	730	910	81 89 86	6.5
800S47A	2800 4060 4800	30 25 22	585	355	80 88 86	4.2
800S76	4000 5500 6500	80 76 71	730	1600	79 88 87	6	7888
800S76	3000 4400 5500	54 49 43	585	8000	80 87 85	4.2	7888
800S76A	3500 5080 6000	70 65 62	730	1250	79 87 84	6	7815
800S76A	2800 4070 5000	48 42 37	585	630	79 86 83	4.2	7815
800S76B	3000 4680 5500	60 55 51	730	1000	78 85 83	6	7762
800S76B	2500 3750 4500	40 35 30	585	500	76 84 80	4	7762
1200S22	7920 9612 10800	25.5 22 18	500	800	85.5 87 83	5.5
1200S22A	7200 9000 10800	22.8 20.2 17.5	500	710	83.8 86.5 82.2	5.5
1200S32	8640 10800 12960	35 32 26	600	1400	83 87 85.5	7.4
1200S32A	7776 9720 11664	32.5 29 23	600	1250	82.5 86.5 85	7.4
1200S39	7200 9000 10800	42.5 39 33	500	1600	81.5 87.5 84	5.2
1200S39A	6480 8100 9720	38.5 35 29		1250	80 86.5 83	5.2
1200S39B	5832 7290 8748	34 31 25.5		1000	80 85.7 82	5.2
1200S56	8640 10800 12960	60.5 56 47.5	600	2240	82 88 85.5	7.2
1200S56A	7776 9720 11664	54.5 50 42		2000	81 87.5 83.5	7.2
1200S56B	6998.4 8748 10497.6	49 44 36.6		1600	80 86 81.5	7.2
